バス信号のタイミング
数年前にTOYO CC/7700の挙動がおかしかったことがあり、 その時にバス信号をプローブしてみました。
全部試すのは大変なので、BusyとStrobe S1、S2のみを見てみました。

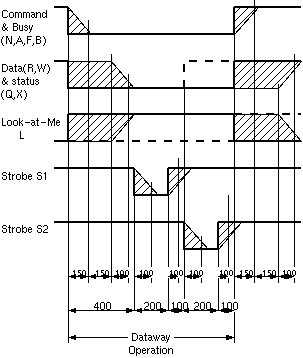

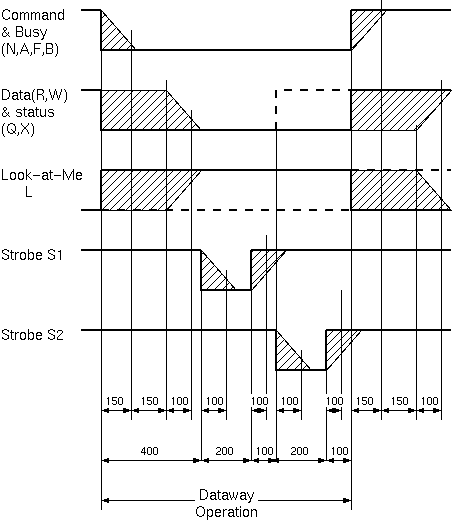

規格でのタイミング (斜線は許容範囲)

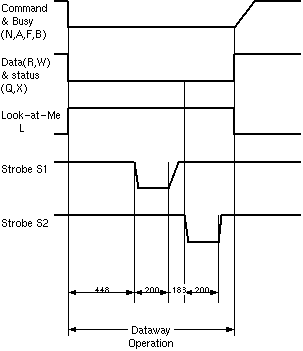

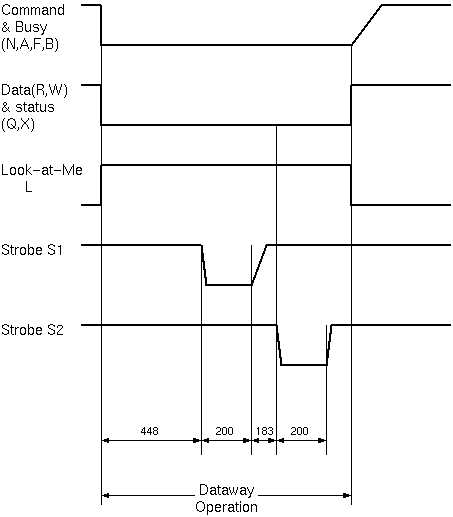

CC/7700のタイミング
信号をとらえたオシロスコープの写真

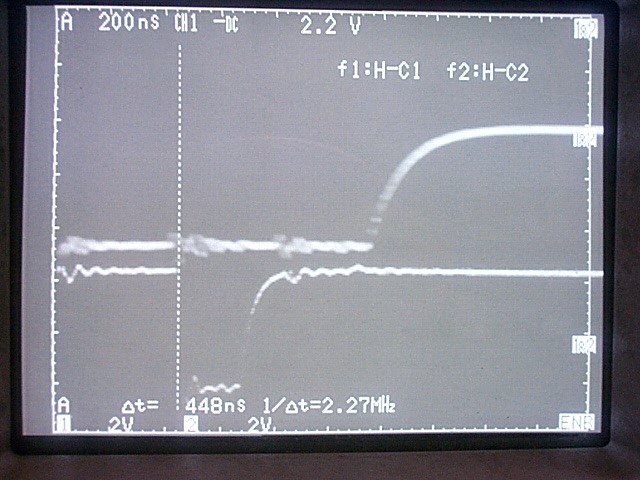

BUSY-S1

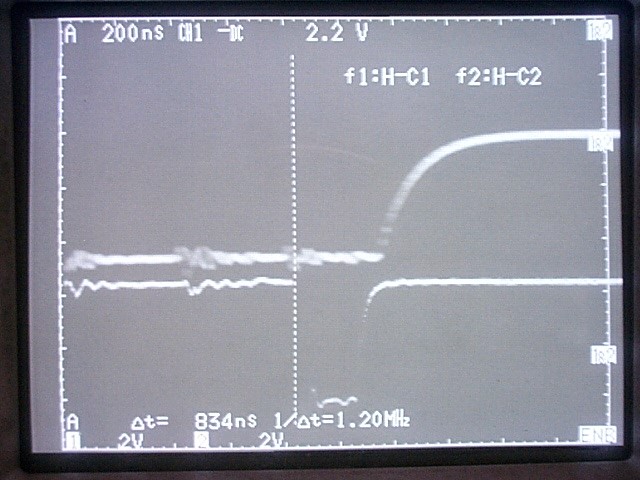

BUSY-S2

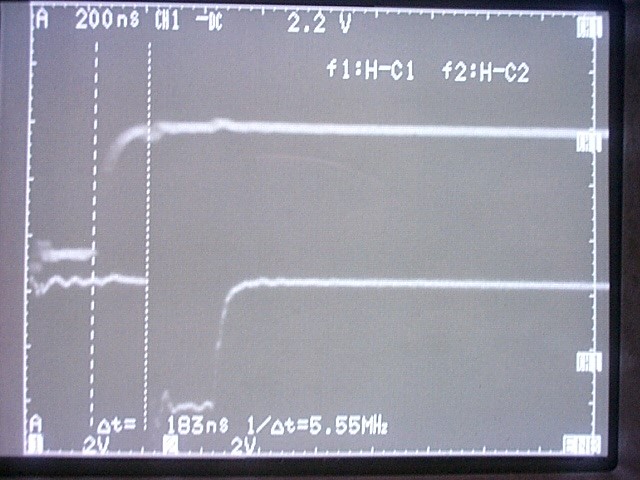

S1-S2
March 3, 2003
Hidetada Baba <baba@daq.rikkyo.ac.jp>
