CAEN V775 Multievent TDCのFull Scale Rangeについて

Back / Up / Next


V775ではFSR(Full Scale Range)を30(=1096ns)〜255(=136ns) の値で設定しますが、その変動はlinearではありません。
代表的なFSRと設定値の対応表は以下のとおりです。
設定  FSR
255   136 ns
230   150 ns
190   180 ns
170   200 ns
154   220 ns
135   250 ns
120   280 ns
112   300 ns
 95   350 ns
 83   400 ns
 66   500 ns
 55   600 ns
 47   700 ns
 41   800 ns
 36   915 ns
 33   997 ns
 30  1096 ns

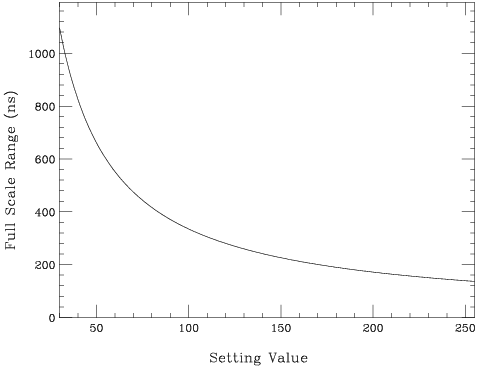

FSRと設定値のグラフ

February 21, 2003
Hidetada Baba <baba@daq.rikkyo.ac.jp>
