SIS 3301 8ch 100MHz Flash ADC

SIS 3301 8ch 100MHz Flash ADCを使ってみる

最近SIS 3301 FADCを数台購入したので、その機能を紹介し、その今後の可能性とテスト結果を紹介します。

特徴 / 機能

8ch input
105 MHz sampling
Input voltage -2.5 -- 2.5 V
Resolution 14 bit (0 -- 16384)
Memory 128Ksample/ch = 256KB/ch (x2)
Internal(=105MHz) / External clock
Single / Multi event
N sample averaging (複数のサンプルを平均化)
Pre/Post trigger
2 independent memory banks (double buffering)
Trigger generation

収集モード
Event
[Single Event]と[Multi Event]モードを選べる。 [Multi Event]ではTriggerがかかる度に自動的にSamplingを行なう。

Sampling
Samplingを開始するのに、外部からTrigger信号を入力させるか、あらかじめ Thresholdを設定しておき、Threshold 以下/以上の場合にSamplingを開始させることができる(autostart)。
通常使うと思われる、外部からTrigger信号を入力する場合は、[Start/Stop]と [Gate]の2種類がある。 [Start/Stop]はNIMのLogic PulseをStart時とStop時に2発入れる。Startと StopのPulseの間中Samplingしている。 [Gate]は一般的なADCのGateと同じようにNIMのGateが入っている間中 Samplingします。
また、[Start delay] / [Stop delay]の機能があり、 Start Pulse(Gate leading edge)、Stop Pulse(Gate trailing edge)を指定したClock数だけ実際の入力よりもそれぞれ遅らせることもできます。

Memory
データをMemoryに蓄える時に[Single shot]と[Wrap]モードが使えます。 [Single shot]では最大128Ksample取ると自動的にSamplingが終了します。 [Warp]ではMemoryをring-bufferのように使い、Memoryの最後までたどり着くと自動的にMemoryの先頭からどんどんデータを上書きしていきます。

便利なこと
WrapモードでTrigger後入れ
[Warp] + [Start/Stop]モードで、あらかじめStart Pulseを入れておき常に Samplingしている状態で後からStop Pulseを入れてる方式を使うと、欲しい波形よりも後からTrigger(Post Trigger)を入れることが可能です。ようするに、欲しい信号とTriggerの時間差がMemoryが上書きされる時間よりも短ければ、Analog Delayが必要ありません。また、[Stop delay]も組み合わせると、 Triggerの前後の波形を読みだすこともできます。 このページの最後にテストの結果があります。

Multi Event / Double Buffer
SIS3301は各chごとに2つのmemory bankを持っている。 [Multi Event]で、1つのmemory bankに入れる最大イベント数を設定し、さらにauto bank switch機能で自動的にbankを切替えることができる。また、bankが一杯になった時にIRQを発生させることができるので、それを期にCPUでデータを読みだすと、読み出しさえおいつけば、 dead time lessのデータ収集が可能であるはず。 (テストはしてません)

テスト結果

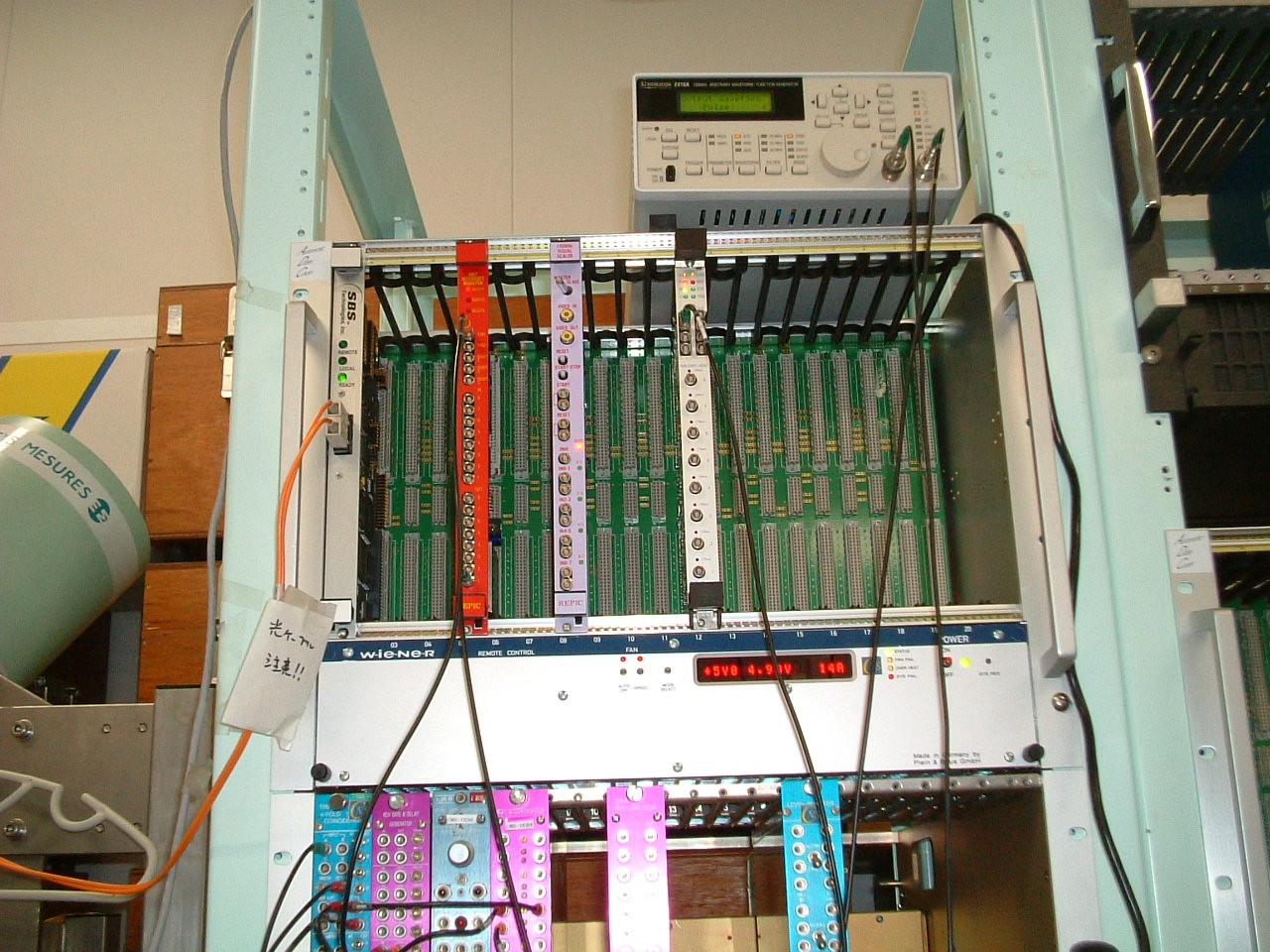

セットアップは写真(図1)のとおり、Function Generatorから適当な Pulseを発生させて、SIS3301に入力しました。 SIS3301の他にRPV-130 I/O RegisterのInterruptとOutputの機能を使いました。

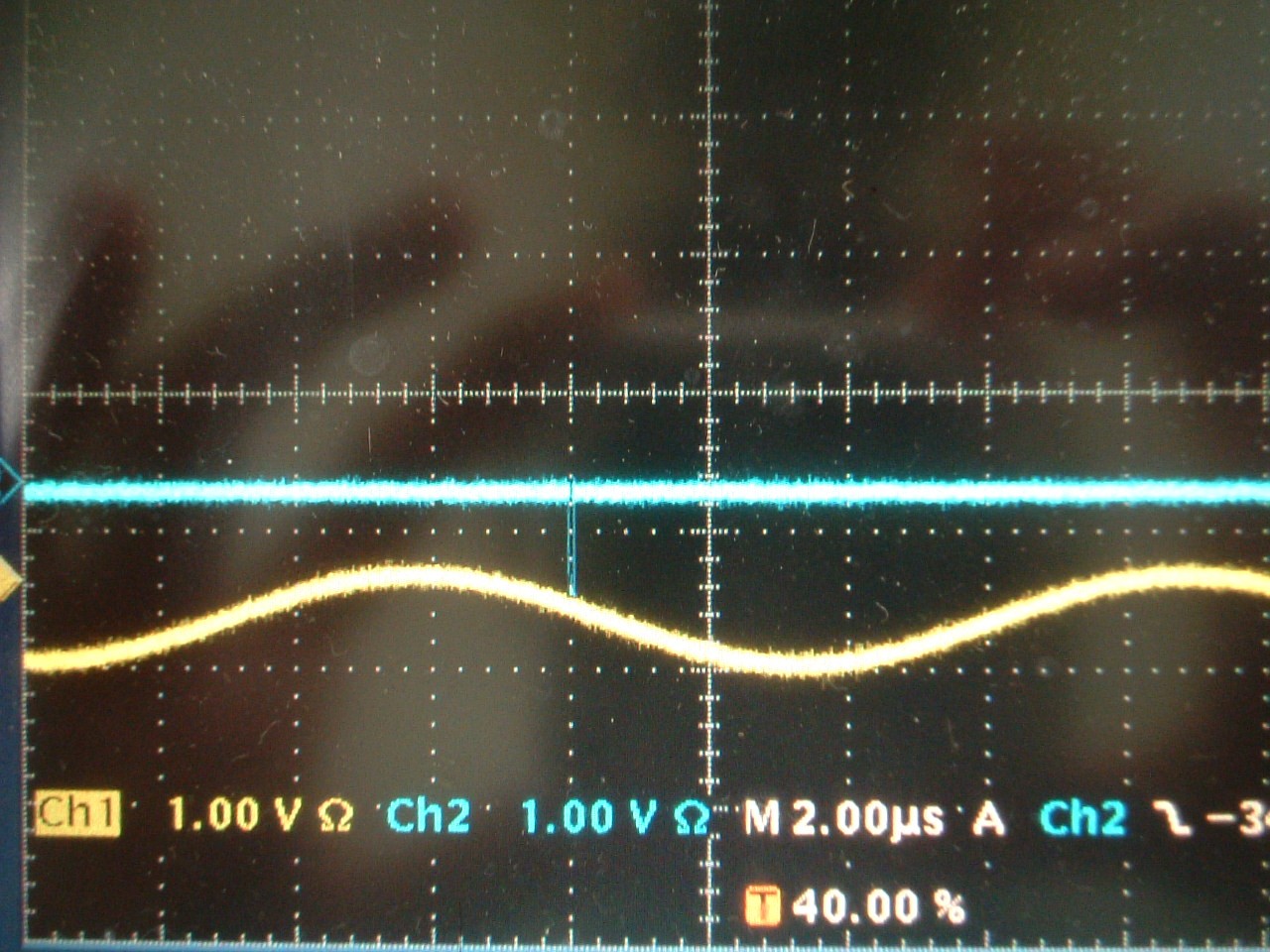

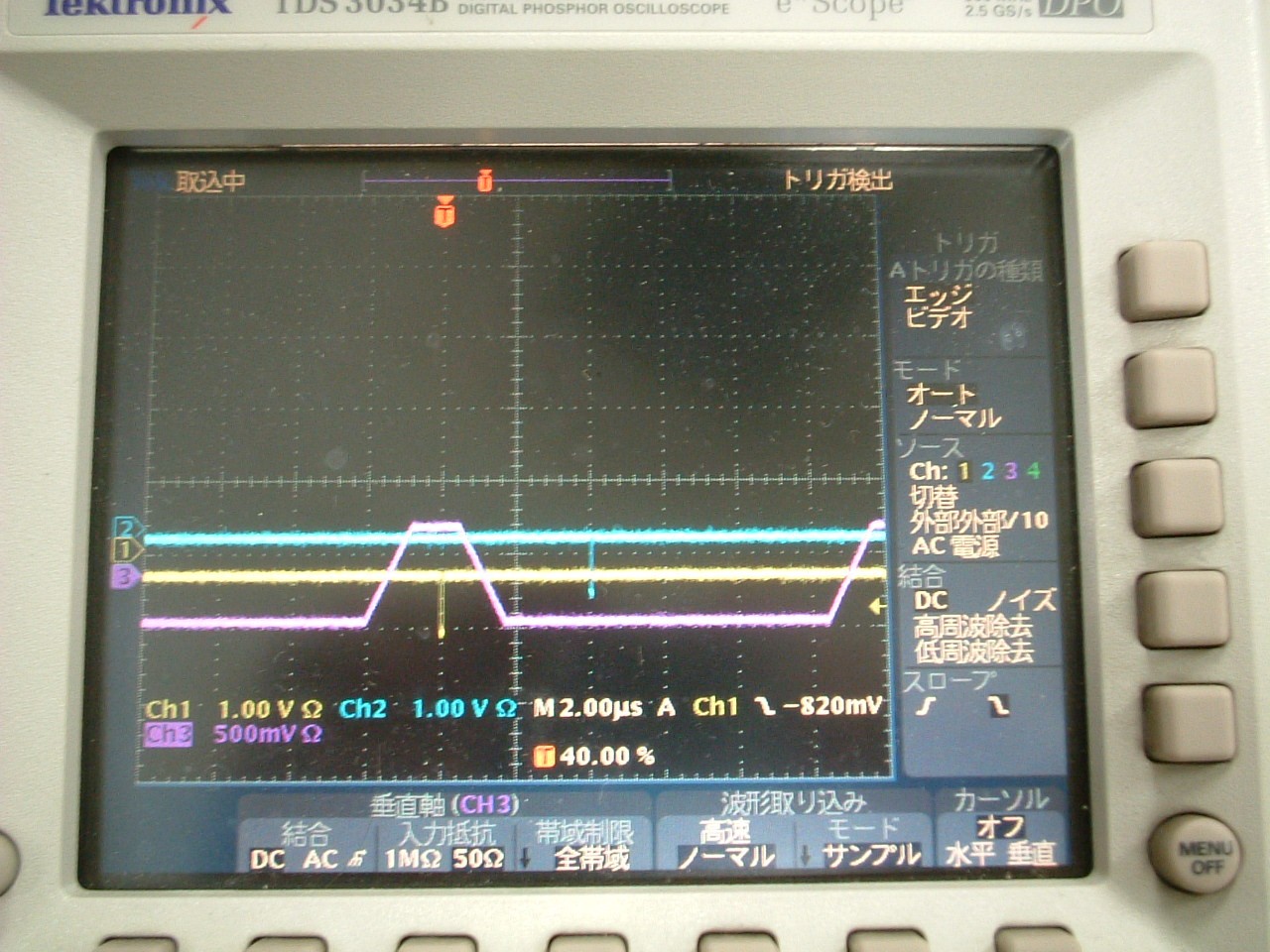

図1 : セットアップ	図2 : 入力波形とStart/Stop Pulseの例で、黄がStart、青がStop、紫が入力波形

普通にとる
Function GeneratorでPulse波形を出力させ、よく使われるADCと同じようにGateを作ってその間に欲しい波形がくるように調整してデータをとった。 [Gate]と[Start/Stop]モードで特に違いはないです。 (図3と図4では単にGate、Start/Stopと入力波形との時間関係が違うだけで、本質的に違いはないです。)

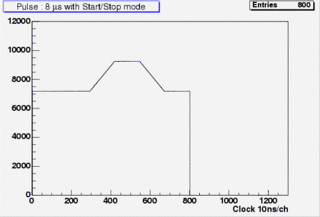

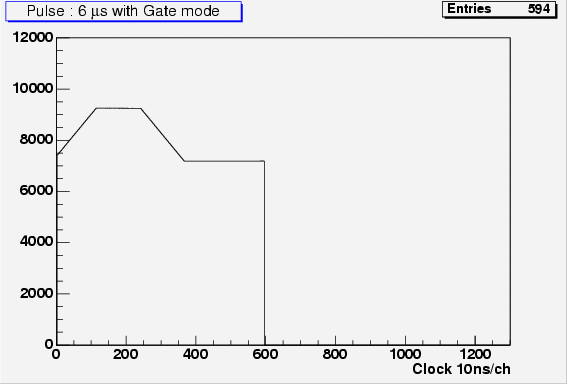

図3 : Gate mode	図4 : Start/Stop mode

WrapモードでPost Trigger
ここでは、Function GeneratorでSin波を発生させて、1周期の波形を取り込ませようと思います。

あらかじめ適当な時刻にStart Pulseを入れ、Samplingを開始しておきます。次に図5のように波形に同期させてStop Pulseを入力します。図5はStop Pulseより800 clock (8 us) 前の波形からデータを読みだしたもの。これで、Post Triggerが使えていることがわかります。

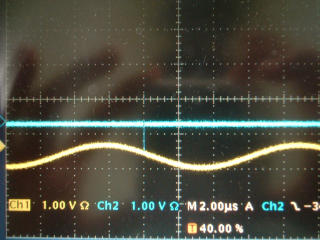

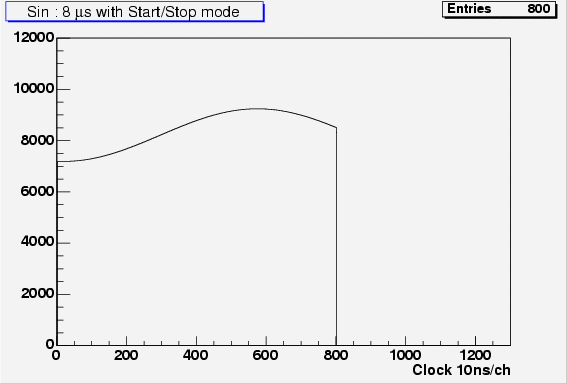

図5 : 波形とStop Pulseの時間関係 : 黄が入力波形で青がStop Pulse、 Start Pulseはこれより以前の適当な時刻に入力してある	図6 : Stop Pulseより8 us 前の波形を読み込んだ

さらに[Stop Delay]の機能で、Stop Pulseを400 clock (4 us)遅らせて図 6と同じように800 clockデータを読み出すと図7になります。 Stop Pulseが遅らされていることがわかります。遅らせた400 clock分も考慮して1200 clock (12 us) データを読み出すと図8 になります。これでめでたくSin波が1周期とれました。

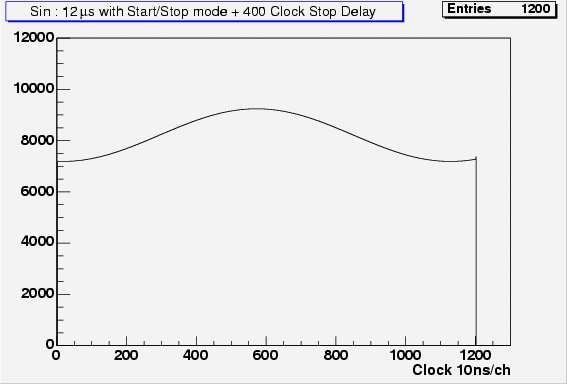

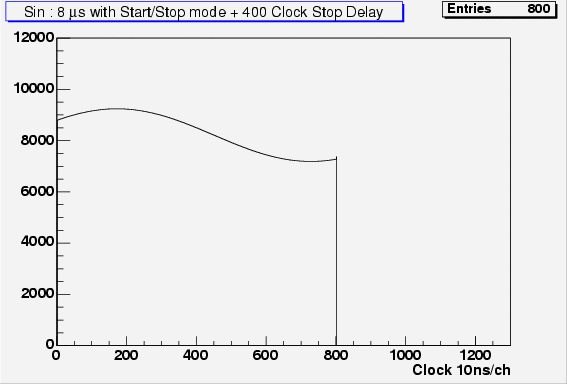

図5 : Stop Delayを4 us 入れて、8 us前の波形を読み込んだ	図6 : Stop Delayを4 us 入れて、12 us 前の波形を読み込んだ

September 4, 2003
Hidetada Baba <baba@daq.rikkyo.ac.jp>
