ICF (Ion Chamber for Fragment)

[1] Status

[2] Construction

• Anode, Cathode製作

  Cathode foilはり	Cathode面裏側	Anode-PCB接着	Anode面(wireをはる前)
  巻器によるanode wire巻作業	anode wire接着	完成したanode,Cathode面の保管

• 変更
  • ICBで起こったPreAmpの問題から、ICFではanode面をグランド電位で使用する方式に変更。ガスシールなども考慮し、デザインの変更を行った。
• 組み立て


  ICF base plate	Base plate上の支持構造	電極追加中	電極接地終了
  Cathode側バスバーと高圧配線	Anode側周囲接地	Anode strip配線とHV入力	本体下部のPreAmp３台
  ガスシール用上部構造体追加	保護膜付

• HIMACでのビーム試験
  • Setup

  • HIMACでのビーム試験−１	HIMACでのビーム試験−２

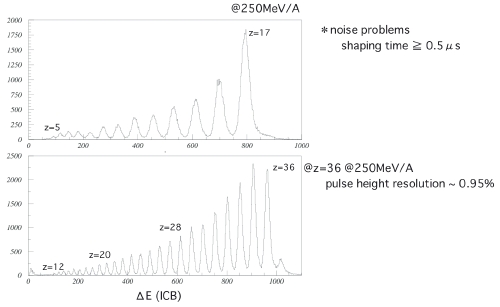

  • Energy-loss specra @E= 250 MeV/A & HV= 700V
    •
    • ICBと比較すると若干ノイズが大きい。改善の必要有り。

[3] SAMURAIへの設置

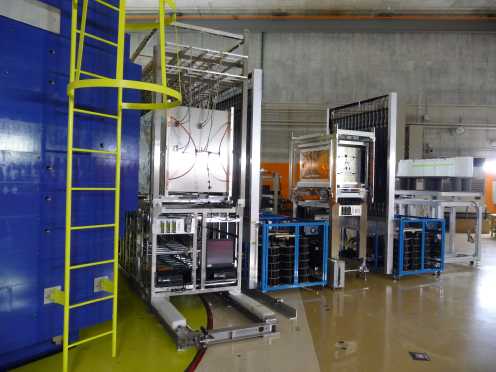

• ICF @Mar-2012	ICF @Mar-2012
