HPC (Horizontal Proportional Counter)

[1] Status

• HPC will be used to calibrate the vertical information of NEBULA. Size of one element is 50mm in diameter & 4 m long. 18 elements have been built at Tohoku. They were tested using cosmic rays, and transported to RIKEN in July 2011. They were also tested at K14.

[2] Development & construction

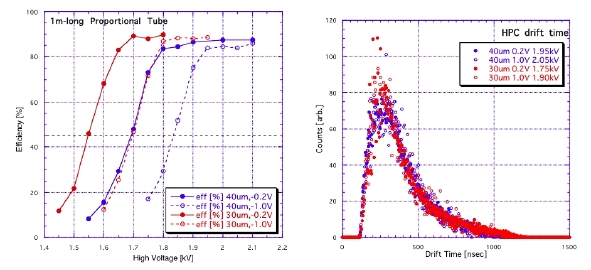

• 1m-long prototype を用いた試験
  •
• 4m-long prototypeを用いた試験
  • roughly the same operating conditions. There were no noticable position dependence.
  • 4ch ASD newly designed & built
  •
• 実機の製作と試験
• construction : May-2011 (delayed by the 3/11 earthquake)
• test plateaus using cosmic rays
  • プラトーは試験する検出器の上下の検出器の同時計測をゲートとして用いたので100%にはならない。　上下端の物は上（下）の２台を用いたのでさらに効率は減る。　一応プラトーがある事は確認できる。
  •
• 理研への運搬 : 3-July-2011
  • setup on the mount in K14 (Aug-2011)
    • check singles rate using cosmic rays : OK

[3] Pictures

1m-long prototypeの試験	End Capの組立後	組立前のパイプ	ワイヤー張り

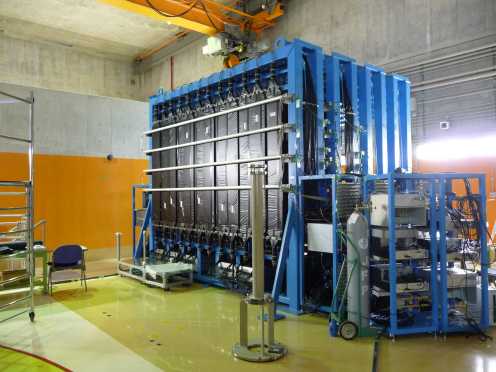

宇宙線による(相互)試験 @東北	HPC @理研 K14	NEBULAに設置したHPC
